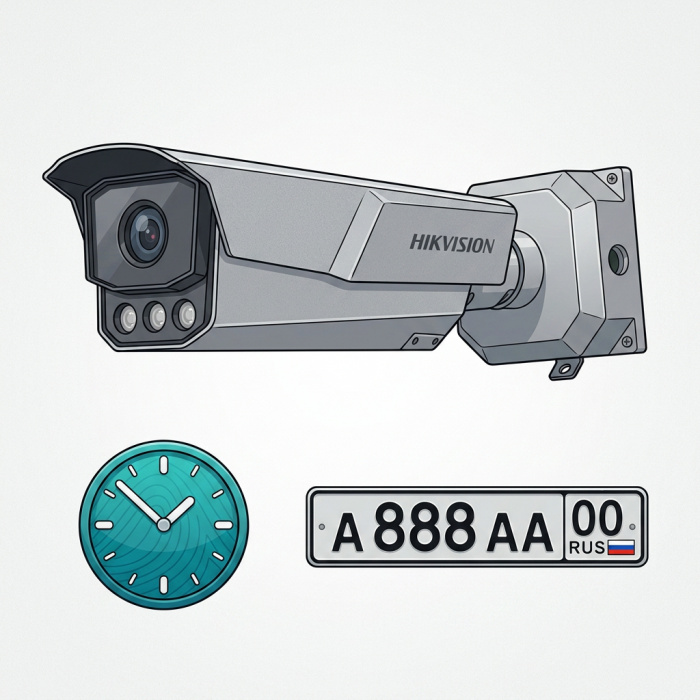

В составе системы учета рабочего времени и контроля доступа TimeControl может быть использована камера распознавания автомобильных номеров HIKVISION iDS-TCM203-A.
В этом случае камера выступает в системе в роли считывателя и подключается к контроллеру Z WEB по интерфейсу Wiegand 26. При проезде автотранспорта и распознавания его номера, если автомобильный номер добавлен в "белый" список камеры и к номеру привязана карта доступа, то карта будет передана на контроллер Z Web и зарегистрируется событие прихода\ухода через проходную, к которой привязан данный контроллер.
Сама камера при этом может быть подключена к шлагбауму или откатным воротам, и таким образом будет осуществляться автоматический контроль доступа на территорию организации.
При подключении двух камер к контроллеру на въезд и выезд с территории в TimeControl будут фиксироваться вход и выход, или приход и уход с работы.

Подключение камеры к контроллеру

Внимание: Обращаем Ваше внимание, что камера HIKVISION iDS-TCM203-A использует для питания 24 V, а контроллер TimeControl Z WEB использует 12 V. Поэтому необходимо использовать отдельные блоки питания для камеры и контроллера.
Внимание: Обращаем Ваше внимание, что контроллер Z WEB предназначен для использования внутри помещения. Сам контроллер располагается в помещении, камера на улице и между ними прокладывается линия Wiegand 26.

Схема подключения камеры HIKVISION iDS-TCM203-A к контроллеру Z WEB

1. Контроллер Z WEB подключается к питанию 12V, как показано на рисунке выше.

2. Подключаем контроллер к локальной сети проводным или беспроводным WIFI подключением.

3. Камера подключается к исполнительному устройству (шлагбауму или откатным воротам) к разъему RELAY согласно сопроводительной документации камеры и\или исполнительного устройства  (шлагбауму или откатным воротам).

4. DO , D1, GND разъема Wiegand камеры подключаются к DATA 0, DATA 1, GROUND контроллера, как показано на рисунке выше.

5. Камера подключается к питанию 24V, как показано на рисунке выше.

6. Подключаем камеру к локальной сети проводным подключением.

Настройка камеры

1. Подключаем камеру к локальной сети и производим ее подключение в сеть питания.
2. Если камера была ранее не активирована, скачиваем утилиту SADPTool.exe Запускаем и производим поиск камеры в сети. Если камера сразу не отобразилась, ждем 60 секунд и нажимаем кнопку "Refresh" сверху.
3. Если камера нашлась через поиск, как показано на рисунке выше, приступаем к ее настройке.
4. Ставим птицу в квадрате напротив найденного устройства.
5. Откроется меню задачи пароля Администратора камеры. Задаем пароль с одной заглавной буквой, чтобы пройти по параметрам безопасности и запоминаем. Он в дальнейшем будет использоваться для изменения любых настроек камеры и входа в Web-интерфейс.
6. После предыдущего шага станет доступным редактирование сетевых настроек камеры (Modify Network Parameters, выделено справа). Ставим птицу "Enable DHCP", если пока еще не определились, на каком IP адресе будет закреплена камера, либо сразу задаем нужный IP адрес, маску и шлюз Вашей локальной сети и подтверждаем изменения кнопкой "Modify". Будет предложено ввести пароль камеры, который задали на этапе 5. Вводим его. При  правильном вводе пароля получаем сообщение. Это значит, что параметры сохранены на устройстве.
7. Для последующих настроек камеры, переходим на ее Web интерфейс. Для этого открываем любой интернет браузер (Internet Explorer) и в адресной строке вводим IP адрес камеры. Откроется окно авторизации Web интерфейса камеры, вводим в нем логин пользователя "admin" и пароль, заданный на этапе первичных настроек камеры.
8. На закладке "Конфигурация" в разделе "Система" - "Конфигурация системы" - "Настройка времени" указываем корректный часовой пояс.
9. На закладке "Конфигурация" в разделе "Система" - "Безопасность" - "Настройки безопасности" указываем RTSP-аутентификация ставим digest/basic.
10.  На закладке "Конфигурация" в разделе "Захват" - "Режим применения" - указываем настройку, как на рисунке ниже, и задаем направление полосы движения.
11.  На закладке "Конфигурация" в разделе "Захват" - "Вход / выход" "Шлагбаум" - задаем поведение камеры для открытия шлагбаума или откатных ворот.
12. На закладке "Конфигурация" в разделе "Захват" - "Вход / выход" "Белый и черный список" - в белый список вносим номера автомобилей сотрудников и их карты, которым разрешен проезд через проходную.
13.  На закладке "Конфигурация" в разделе "Захват" - "Вход / выход" "Параметры Wiegand" включаем передачу карты по Wiegand 26.
14.  На закладке "Конфигурация" в разделе "Захват" - "Параметры захвата" "Параметры лицензии" указываем регион и направление распознавания номерных знаков ТС.

Настройка контроллера

1. Добавляем контроллер в систему TimeControl. Более подробно можно посмотреть в инструкции по добавлению контроллера в систему.
2. Для контроллера указываем режим подключения считывателей Wiegand 26.
3. Добавляем в программу TimeControl новую проходную (к примеру, Ворота "Центральный въезд") и привязываем к контроллеру в конфигураторе устройств.
4. Если к контроллеру подключена только одна камера на въезд, то "Режим проходной" указываем "на вход". Если две камеры, то "из устройства".


Добавление номерных знаков и привязка карт сотрудников

Привязка сотрудников к транспортным средствам происходят по коду карты. Чтобы при проезде ТС через проходную зарегистрировался приход\уход\проход сотрудника, должен быть задан одинаковый уникальный код карты в поле "№ карты" в "белом списке" камеры

и поле "Код карты" со вкладки "Доступ" в списке сотрудников TimeControl.

Если сотрудник уже использует карты для прохода через проходные, то необходимо использовать код существующей карты и внести его с указанием автомобильного номера ТС в "белый список" камеры.

Экспорт\импорт номерных знаков и карт из TimeControl в камеру

В TimeControl c версии 5.8.1 добавлен отчет "Выгрузка списка разрешенных автомобильных номеров по проходной (HIKVISION)".

Этот отчет автоматически формирует список автомобильных номеров с кодами карт сотрудников, которым разрешен проезд через указанную проходную согласно настройкам профиля доступа. Для этого сотрудникам должны быть заданы коды карт и указаны автомобильные номера латиницей на закладке "Дополнительно" в списке сотрудников. Если проходная не указана при построение отчета, то список сформируется по всем проходным.

Полученный XLS файл можно загрузить через WEB интерфейс камеры в на закладке "Конфигурация" в разделе "Захват" - "Вход / выход" "Белый и черный список", нажав кнопку "Импорт". Предварительно нужно очистить список кнопкой "Удал. все".
